콘센트 교체는 회로를 차단하고 무전압을 확인한 뒤, 기존 배선 위치와 매입 박스 상태를 확인해 새 기구로 옮기는 전기 작업입니다. 목동의 한 집에서 콘센트 두 개를 갈아 달라는 연락을 받았습니다. 방에 있는 것은 플러그를 뽑을 때마다 콘센트가 벽에서 같이 딸려 나오는 상태였고, 욕실에 있는 것은 아예 전기가 들어오지 않고 있었습니다. 오래 쓴 콘센트에서 자주 나오는 두 가지 증상입니다.
먼저 방에 있는 것부터 봤습니다. 커버를 떼어내니 벽 안쪽에 묻힌 사각 박스가 드러났고, 커버의 플라스틱 내부가 부서져 고정이 어려운 상태였습니다.

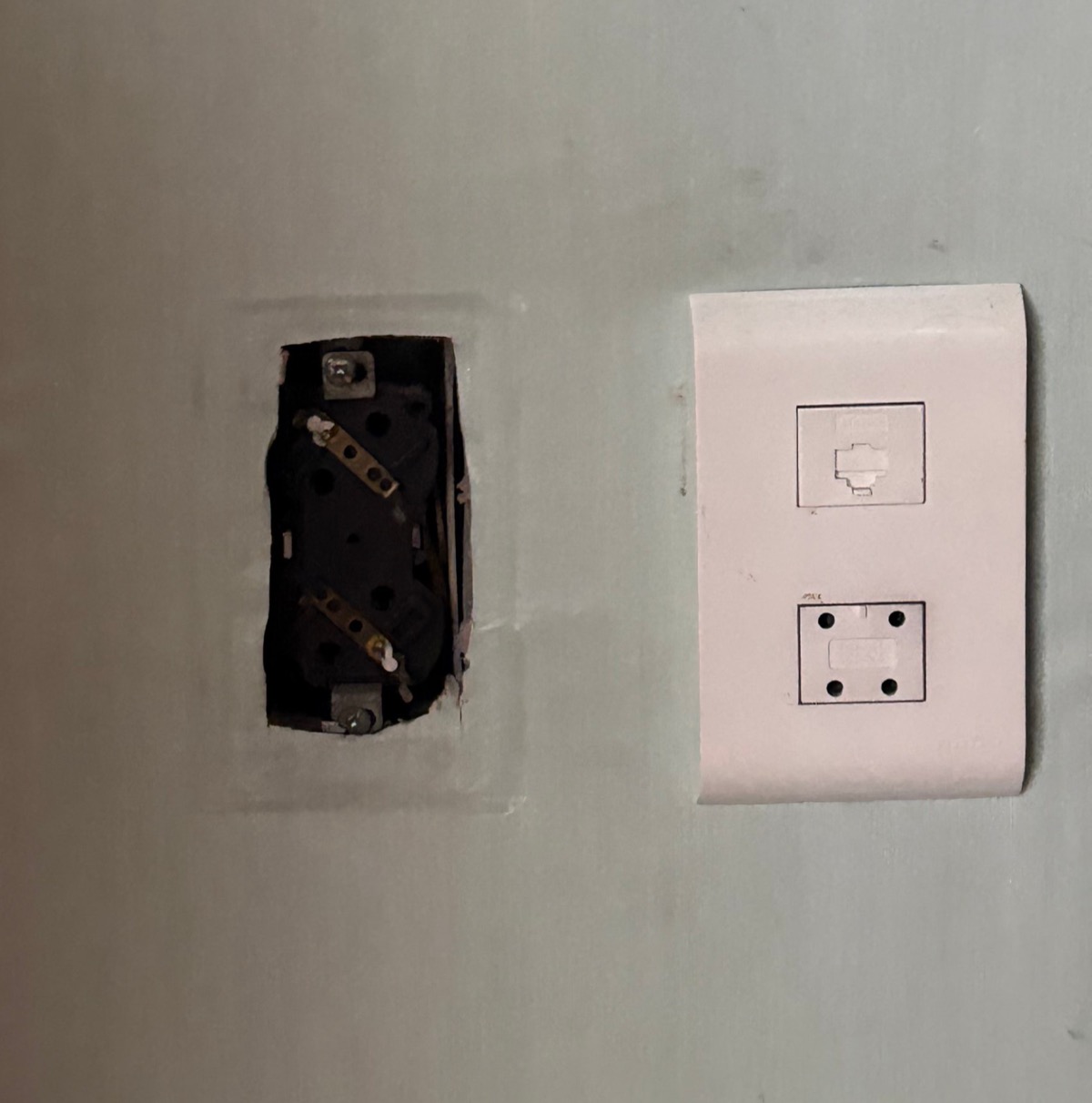

벽에서 함께 딸려 나오던 방 콘센트의 기존 상태입니다.
콘센트가 벽에서 빠지는 원인은 어디에 있나요?
고정 나사 자리나 커버 내부가 약해지면 플러그를 뺄 때 기구가 함께 움직일 수 있습니다.
플러그를 꽂고 빼는 힘은 매번 이 두 개의 나사 자리로 모입니다. 하루에 몇 번씩, 몇 년 동안 같은 방향으로 당겨지면 그 자리부터 풀립니다. 콘센트 자체가 부서지기 전에 붙잡고 있는 쪽이 먼저 지는 셈입니다.

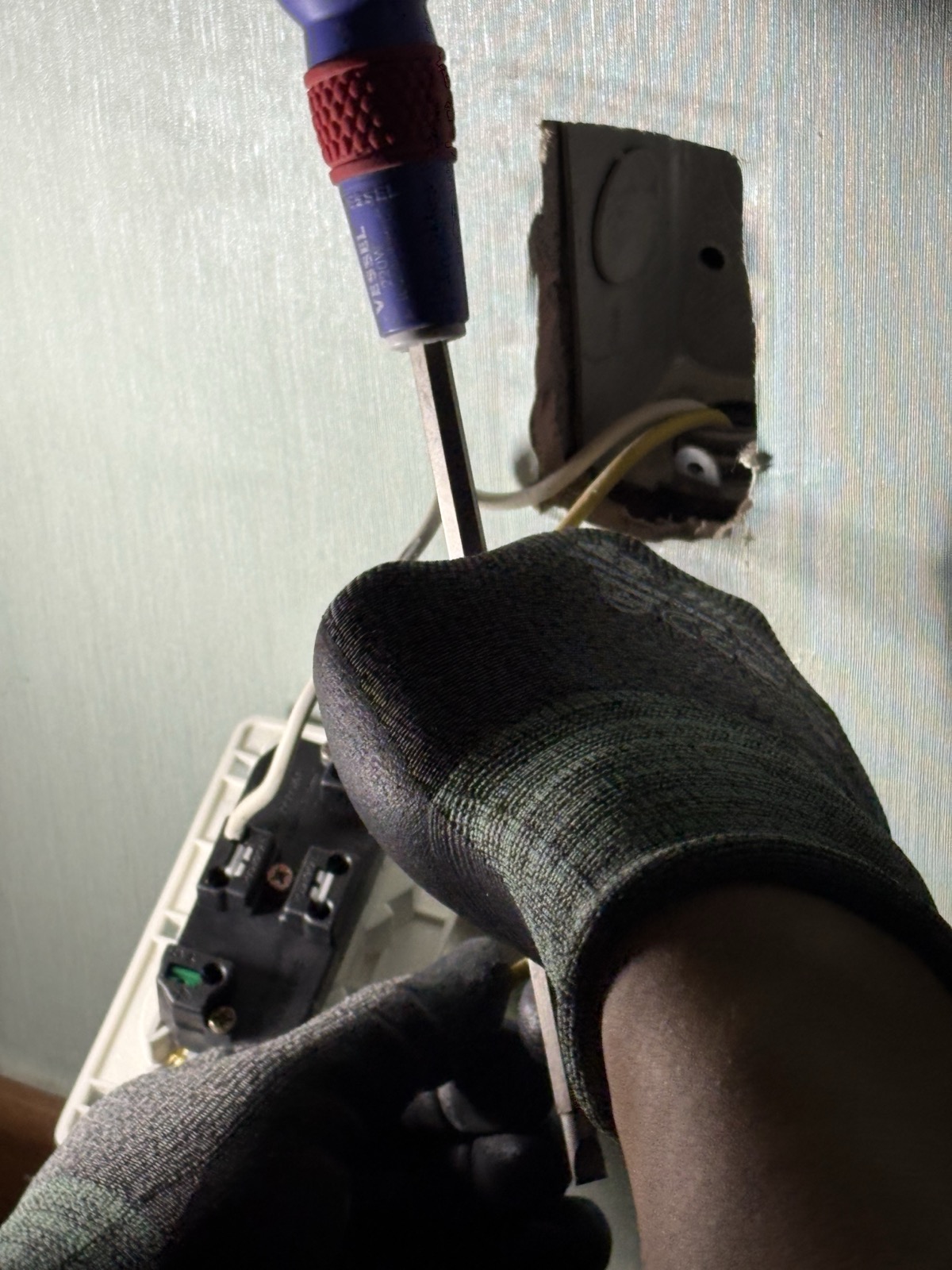

플러그 힘이 집중되는 커버와 고정 나사 자리를 확인한 사진입니다.
교체 전 전기 안전은 무엇을 확인하나요?
차단기와 검전기로 무전압을 확인한 뒤에만 커버 안쪽을 다룹니다.
교체 전에는 해당 회로의 차단기를 내리고 검전기로 무전압을 확인합니다. 기존 전선 위치를 사진이나 표기로 남긴 뒤, 전원이 끊긴 상태에서 작업합니다. 회로를 차단했더라도 확인 없이 전선을 만지지 않습니다. 차단기 표기가 실제 회로와 다를 수 있으므로 무전압 확인이 작업의 시작입니다.

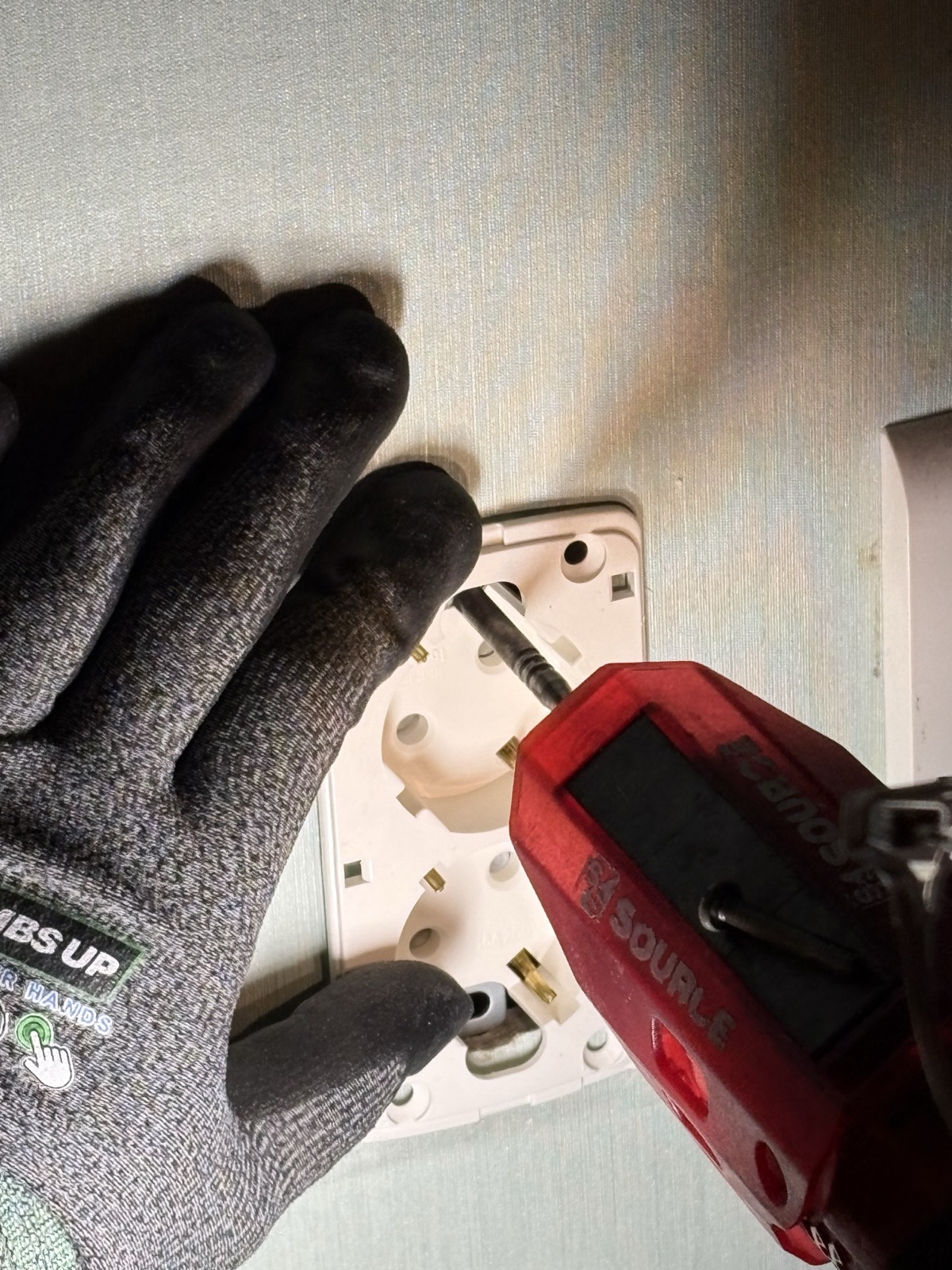

차단 후 기존 전선 위치를 확인한 교체 과정입니다.
전선 위치는 어떻게 잃지 않게 옮기나요?
기존 위치를 기록하고 차단된 상태에서 한 가닥씩 같은 단자로 옮깁니다.
전선을 전부 빼 두면 원래 위치를 잃기 쉽습니다. 기존 배선 위치를 기록한 다음 차단된 상태에서 한 가닥씩 새 기구의 같은 단자로 옮겨야 연결 관계를 확인하기 쉽습니다.

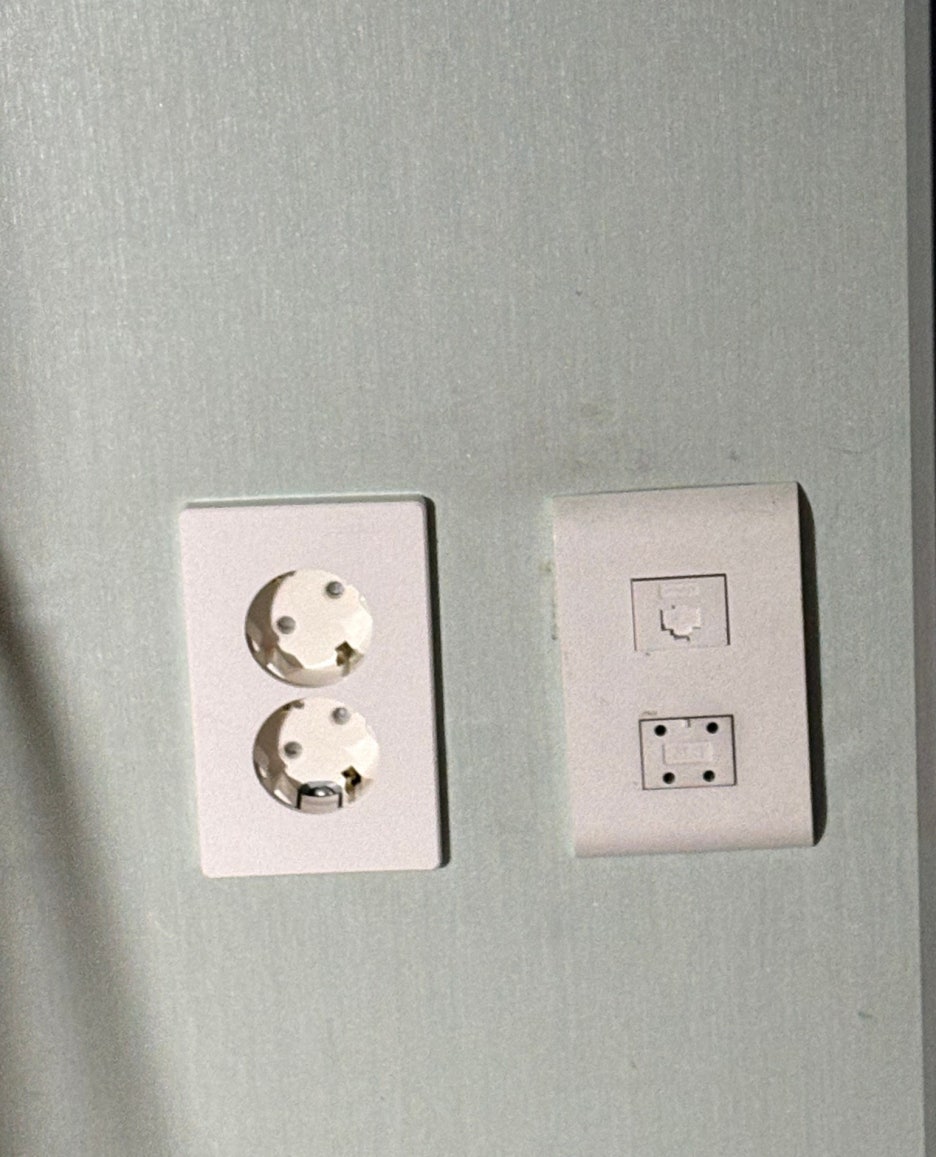

기존 위치를 기록하고 새 기구로 옮기는 배선 사진입니다.
욕실 콘센트는 무엇을 추가로 확인하나요?
물 노출 조건과 덮개 유무까지 함께 확인해야 합니다.
욕실로 이동하였습니다.

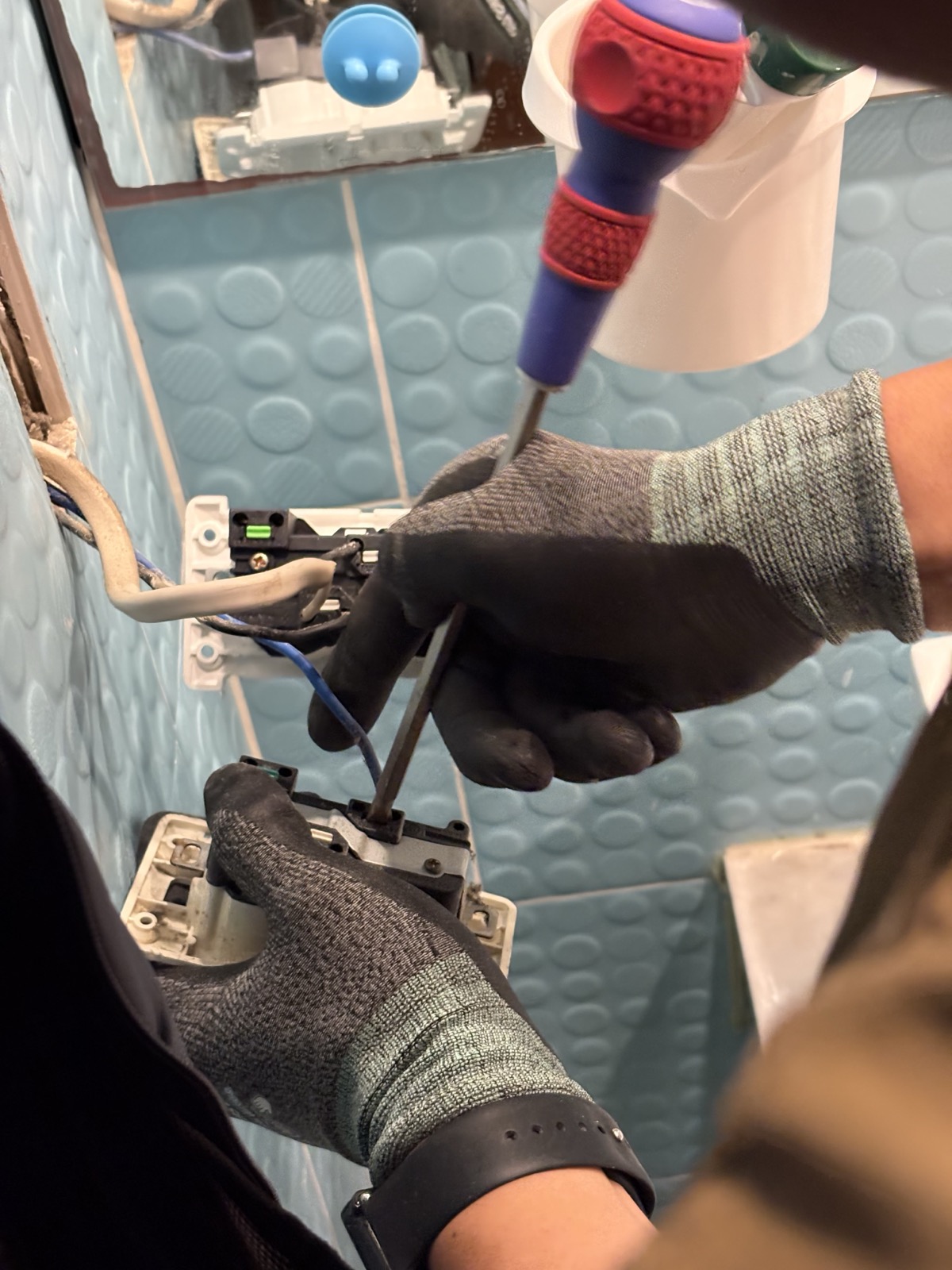

욕실로 이동해 기존 콘센트 상태를 확인한 사진입니다.
욕실 콘센트에 전선 네 가닥이 있으면 무엇을 뜻하나요?
전기가 이 자리에서 끝나지 않고 다음 기구로 이어지는 중간 지점일 수 있습니다.
방 콘센트에는 전선이 두 가닥 물려 있었는데, 욕실 콘센트에는 네 가닥이 있었습니다. 전선이 네 가닥인 자리는 대개 그 콘센트에서 전기가 끝나지 않는 자리입니다. 들어오는 두 가닥이 있고, 여기서 다음 기구로 넘어가는 두 가닥이 따로 나갑니다. 벽 안에서 전기가 한 줄로 이어질 때, 중간에 있는 콘센트가 이런 모양이 됩니다.
그래서 이런 자리는 신경 써야 할 것이 하나 더 있습니다. 이 콘센트를 잘못 물리면 이 자리만 안 되는 것으로 끝나지 않고, 뒤에 이어져 있던 자리까지 같이 멈춥니다. 며칠 뒤에 엉뚱한 곳이 안 된다는 연락이 오는 경우가 여기서 나옵니다.
욕실 콘센트는 세면대 옆이라 물이 튀는 자리였습니다. 그래서 뚜껑이 달려 덮어 둘 수 있는 제품으로 바꿔 달았습니다. 쓰지 않을 때 구멍이 열린 채로 있는 것과 덮여 있는 것은 물이 있는 공간에서 차이가 납니다.

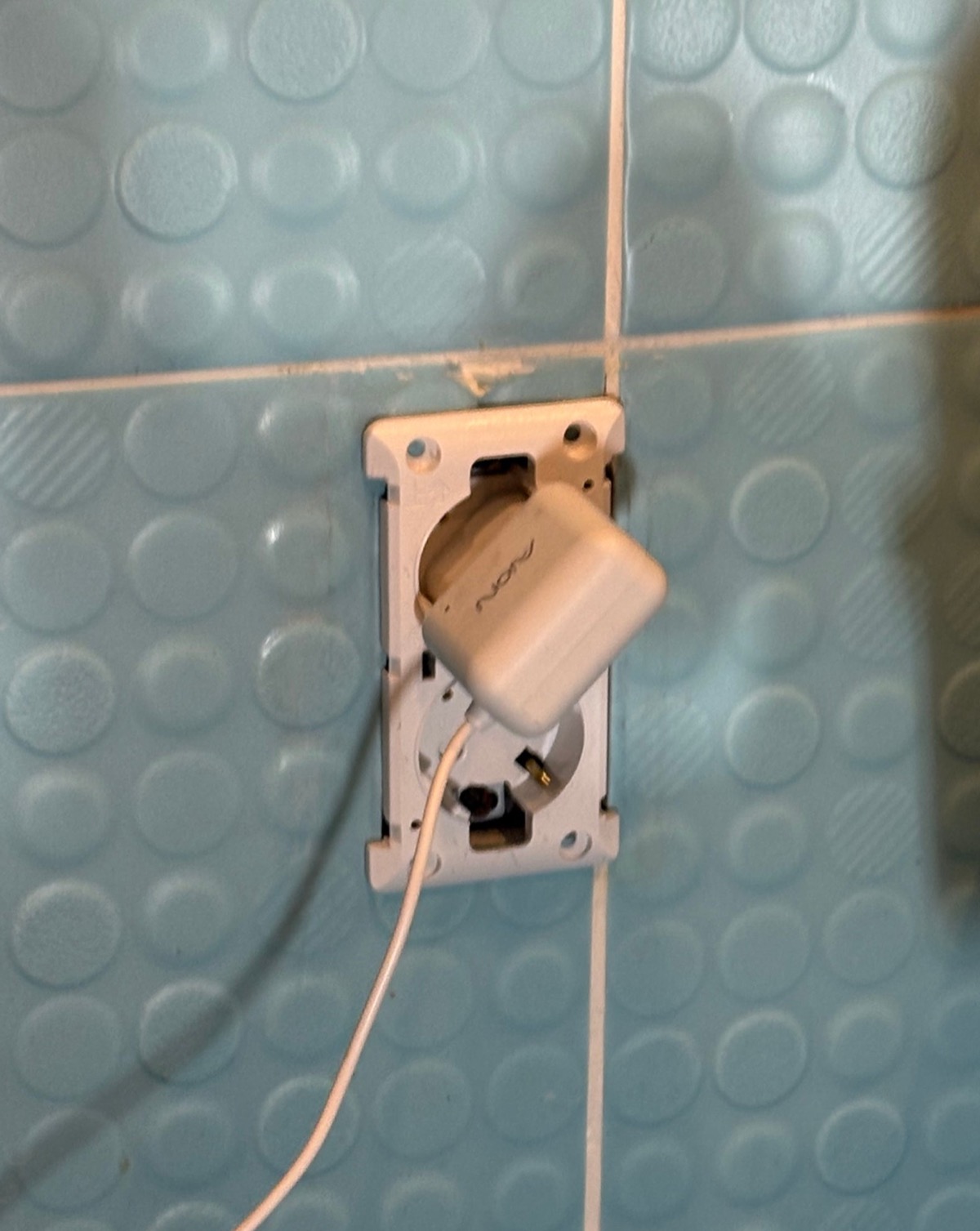

전선 네 가닥이 연결된 중간 콘센트의 배선 상태입니다.
콘센트 작동 확인은 언제 해야 하나요?
커버와 단자 상태를 확인한 뒤 전원을 복구해 작동을 확인합니다.
배선을 다 옮긴 뒤에는 단자 체결과 노출 도체가 없는지 확인하고 커버까지 완전히 조립합니다. 그다음 전원을 복구해 작동을 확인합니다. 작동하지 않아 다시 열어야 한다면 전원을 다시 차단하고 무전압을 확인한 뒤 점검합니다. 전원이 살아 있는 상태에서 커버 안쪽을 만지지 않습니다.
벽 안쪽 배선과 매입 박스는 그대로 두고 기구만 바꿨습니다. 이번에 바꾼 것은 눈에 보이는 기구이지, 벽 안쪽 배선은 아닙니다. 콘센트 교체는 개수와 그 자리의 상태, 욕실처럼 다른 제품이 필요한 자리가 섞여 있는지에 따라 준비할 것이 달라집니다.

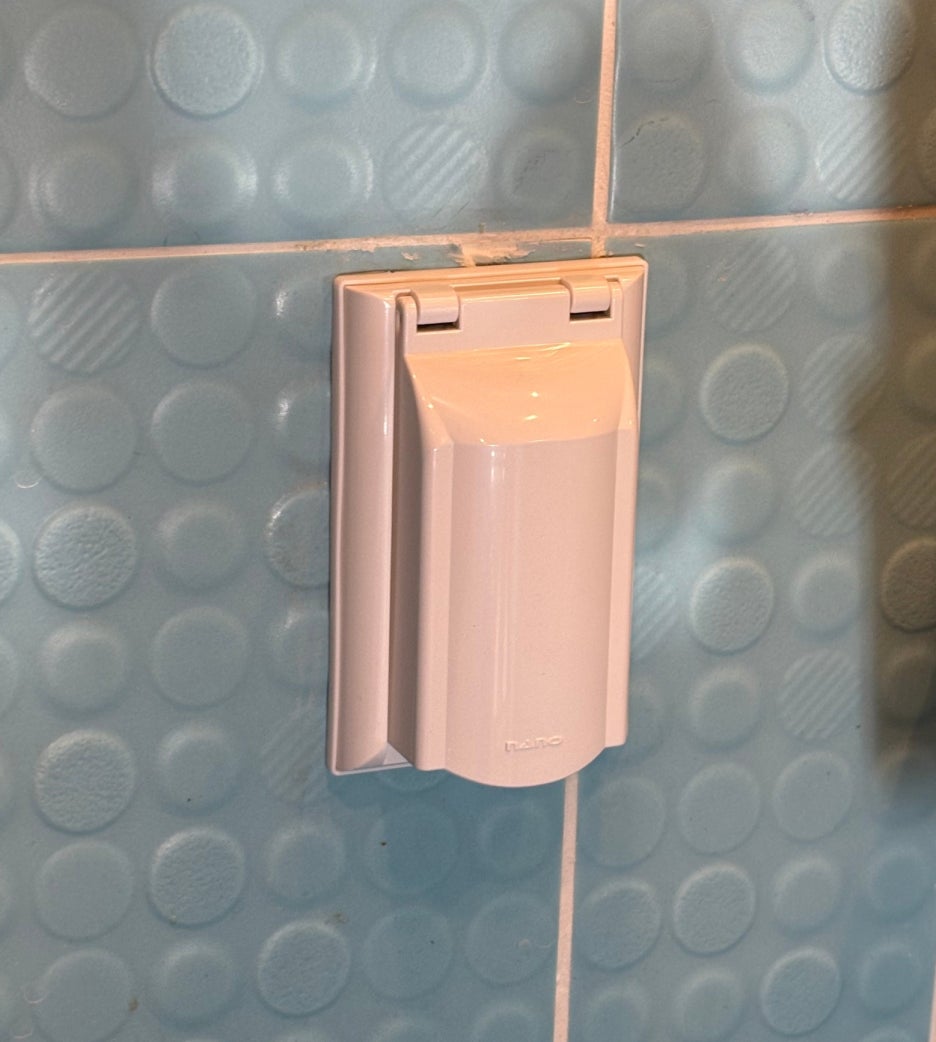

욕실용 덮개가 있는 새 콘센트를 조립한 뒤의 모습입니다.
방 콘센트와 욕실 콘센트는 무엇이 달랐나요?
고정 상태·전선 수·물 노출 조건이 서로 달랐습니다.
| 확인 자리 | 이번 현장 상태 |
|---|---|
| 방 콘센트 | 커버 내부가 부서져 벽에서 함께 빠짐 |
| 욕실 콘센트 | 전기가 들어오지 않고 전선 네 가닥이 연결됨 |
| 배선 역할 | 들어오는 회로와 다음 기구로 이어지는 회로가 함께 있음 |
| 욕실 제품 | 물이 튀는 자리라 덮개가 있는 기구 선택 |
| 교체 범위 | 벽 안 배선과 매입 박스는 유지하고 기구만 교체 |
이번에는 벽 안쪽 배선과 매입 박스 상태를 유지하고, 방은 고정이 깨진 기구를, 욕실은 물 노출을 고려한 덮개형 기구를 교체하는 범위를 골랐습니다. 같은 콘센트 교체라도 증상이 다르면 먼저 볼 자리가 달라집니다. 방에서는 플러그를 뺄 때 기구가 벽에서 함께 움직였기 때문에 커버 내부와 고정 나사 자리를 먼저 확인했고, 욕실에서는 전기가 들어오지 않는 증상과 배선 수를 함께 살폈습니다.
방 콘센트는 눈에 보이는 기구의 고정 부위가 깨진 상태였고, 벽 안쪽 배선과 매입 박스는 유지할 수 있었습니다. 이 구분이 있어야 기구만 바꿀지 벽 안쪽까지 범위를 넓힐지 판단할 수 있습니다. 욕실 콘센트는 전선 네 가닥이 연결된 중간 지점이었습니다. 한 자리의 연결이 다음 기구로 이어질 수 있으므로 기존 연결 위치를 남기고 같은 관계로 옮기는 순서가 중요합니다.
제품을 고를 때도 방과 욕실을 같은 조건으로 보지 않았습니다. 방은 기존 자리에 맞는 고정 상태를, 욕실은 세면대 옆 물 노출과 덮개 유무를 함께 기준으로 삼았습니다. 교체 범위를 정한 뒤에는 전원을 차단한 상태에서 배선을 옮기고, 단자와 커버를 조립한 뒤에만 전원을 복구합니다. 작동 확인 때문에 다시 열어야 할 때도 같은 차단과 무전압 확인 순서를 반복합니다.
증상만 같다고 교체 범위까지 같지는 않으므로, 고정 상태와 배선 관계, 물 노출 조건을 각각 분리해 확인합니다.
콘센트 교체가 어긋나기 쉬운 자리는 어디인가요?
전원이 살아 있는 작업과 기존 배선 위치를 잃는 자리가 가장 위험합니다.
차단기를 내린 뒤에도 검전기로 무전압을 확인하고, 기존 전선 위치를 기록한 다음 같은 위치로 옮겨야 합니다. 배선을 옮긴 뒤에는 단자와 노출 도체를 확인하고 커버까지 조립한 후 전원을 복구합니다. 다시 열어야 하면 전원을 다시 차단하고 무전압을 확인합니다.
자주 묻는 것
Q. 콘센트가 벽에서 빠지면 기구만 바꾸면 되나요?
기구 고정 부위뿐 아니라 벽 안 매입 박스와 나사 자리 상태도 함께 확인해야 범위를 정할 수 있습니다.
Q. 차단기만 내리면 바로 작업해도 되나요?
아닙니다. 검전기로 무전압을 확인한 뒤에만 커버 안쪽을 다룹니다.
Q. 전선이 네 가닥이면 모두 같은 역할인가요?
들어오는 회로와 다음 기구로 이어지는 회로가 함께 있을 수 있어 기존 위치 기록이 필요합니다.
Q. 욕실 콘센트는 무엇을 더 보나요?
물이 튀는 자리인지와 덮개 유무를 함께 확인합니다.
